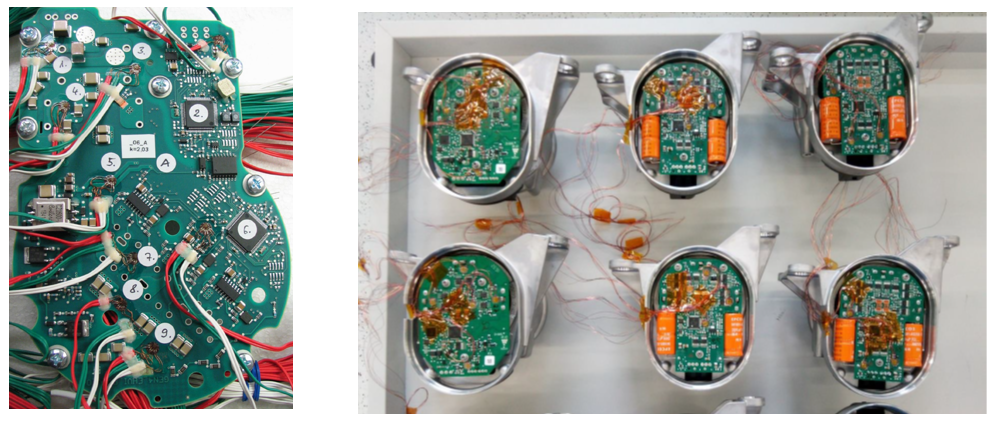

汽车压缩机驱动板PCBA应变测试

  测试工位：ICT-Screwing-Welding-Soldering-Housing

汽车压缩机驱动板PCBA应变测试

  测试工位：ICT-Heat Staking-Laser bonding-Connection-Screwing-Welding-Assembl

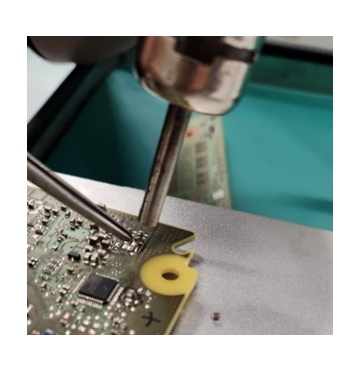

热铆应变测试

烧录应变测试

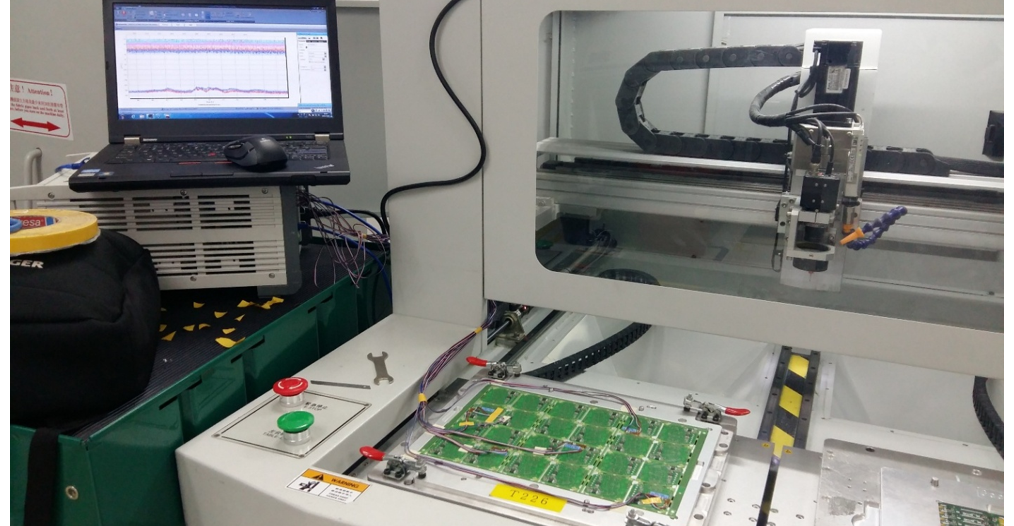

PCBA分板应变测试

PCBA安装应变测试

导热胶挤压PCBA应变测试

PCBA应变测量基本流程

测试关键工位

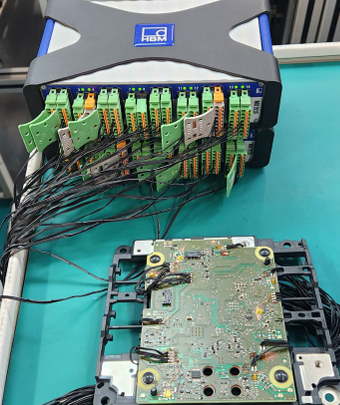

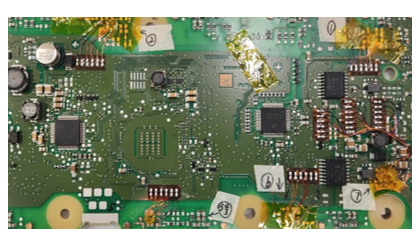

PCBA应变测试

工业PCBA应变测试	医用PCBA应变测试
工程机械PCBA应变测试	军用PCBA应变测试

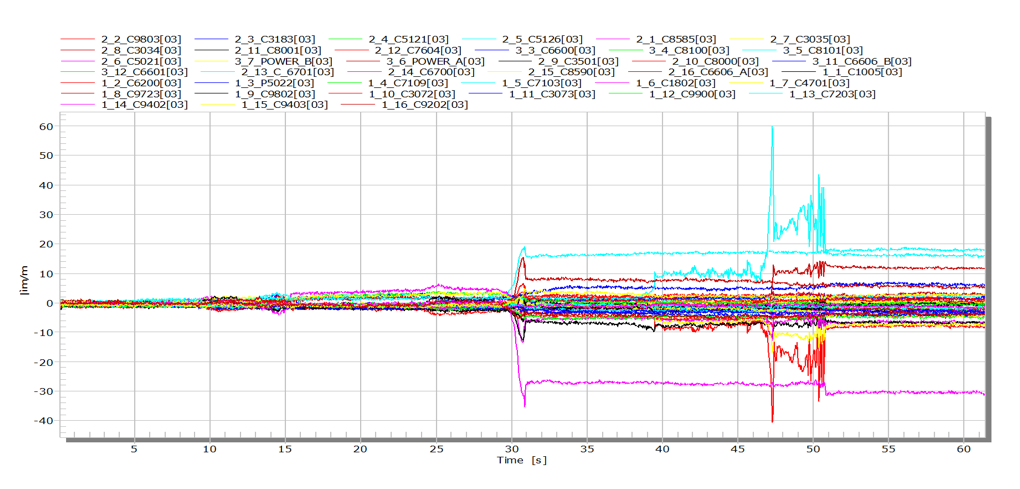

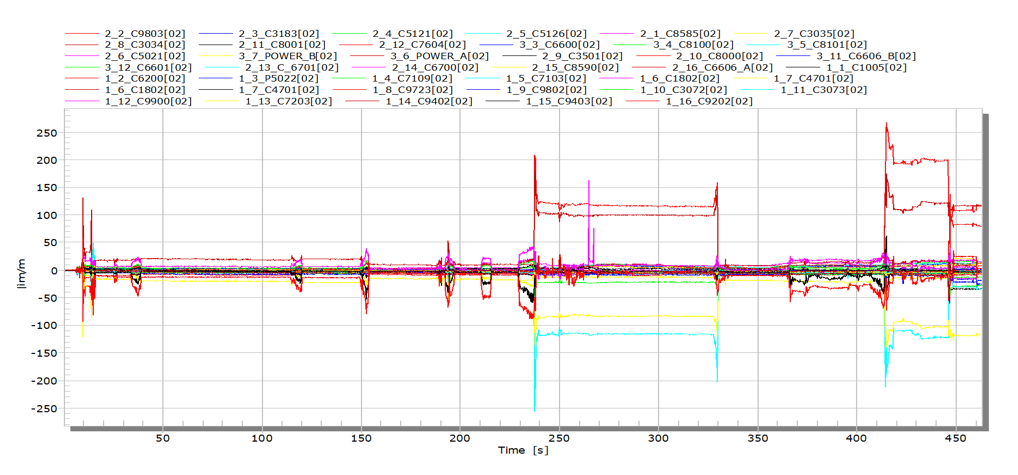

PCBA多测量点测量曲线

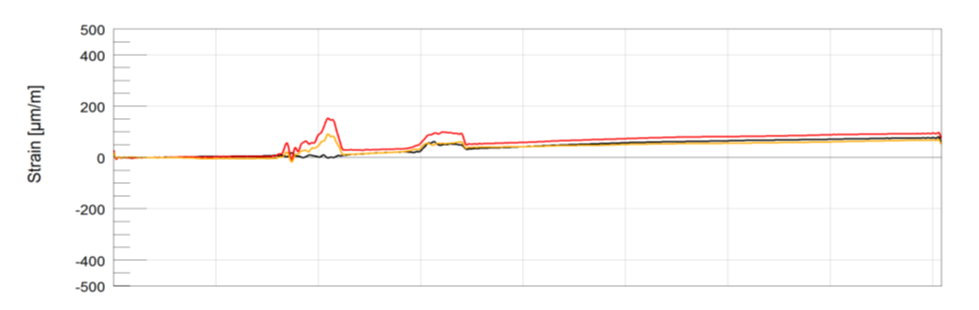

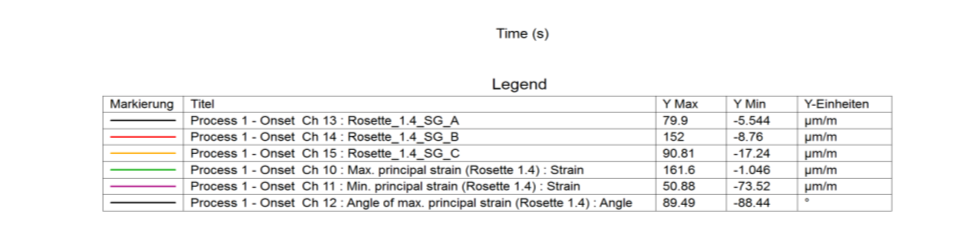

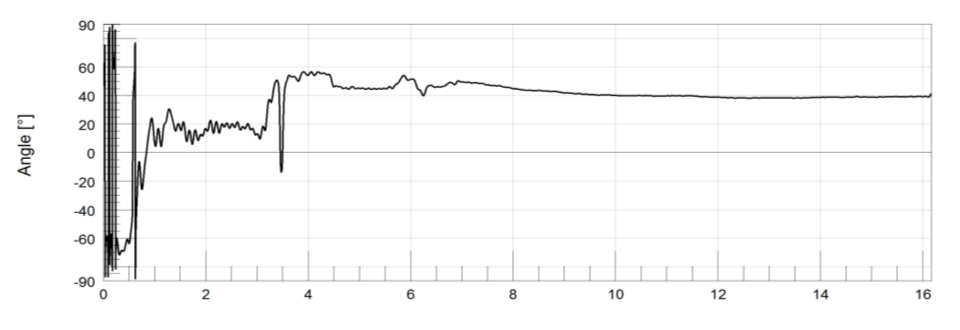

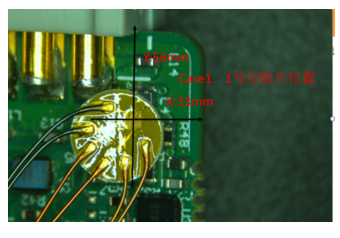

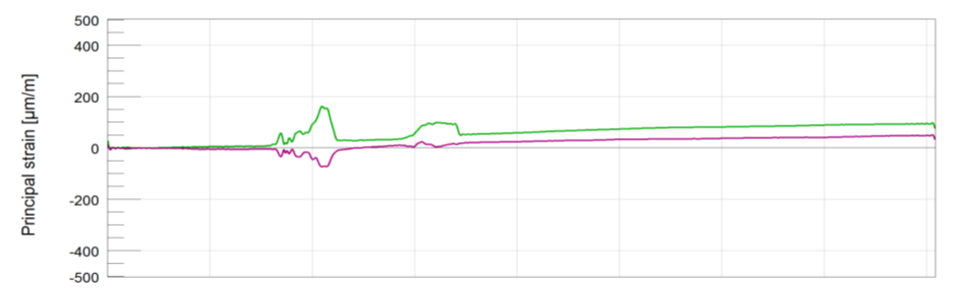

单个测试点三方向应变、主应变、角度

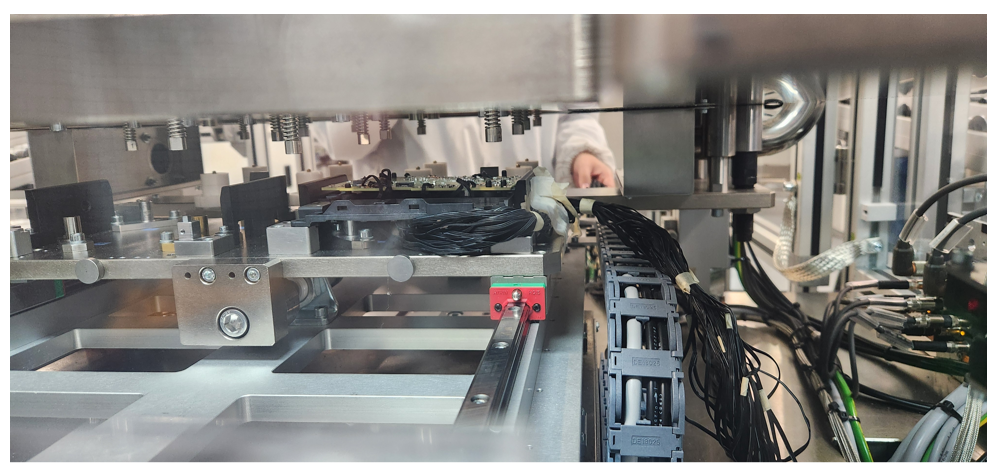

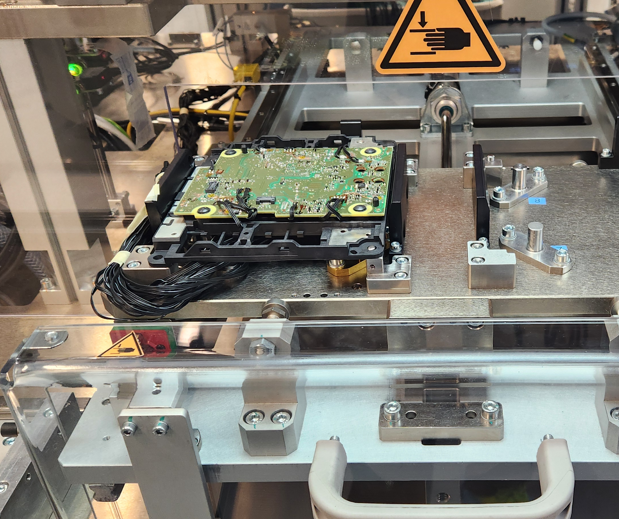

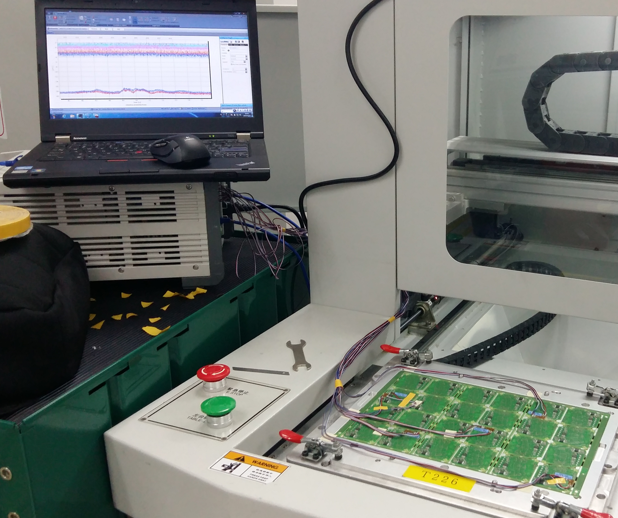

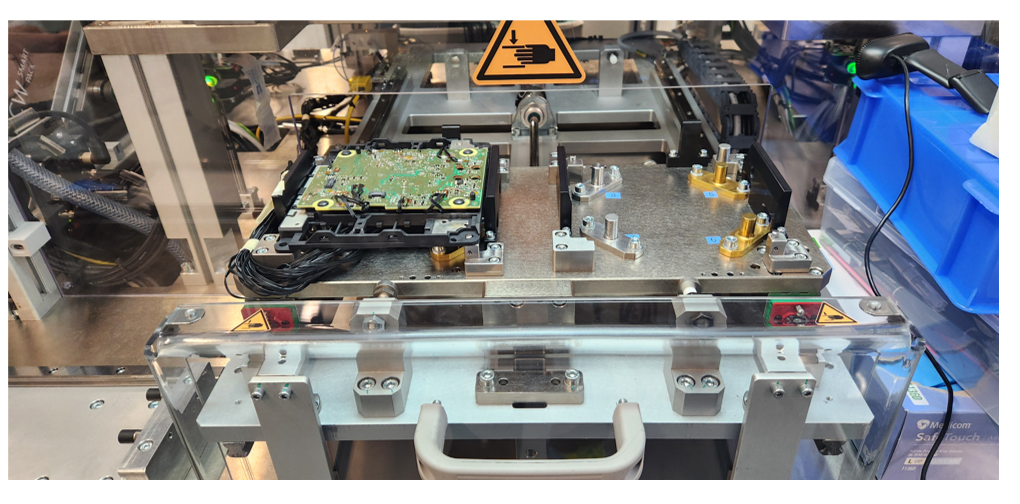

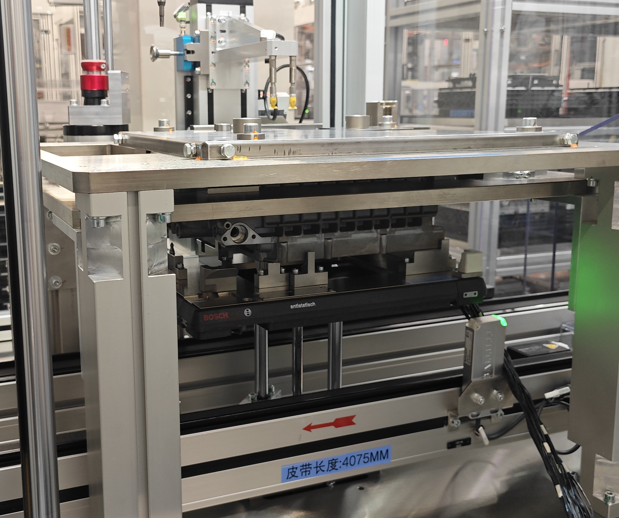

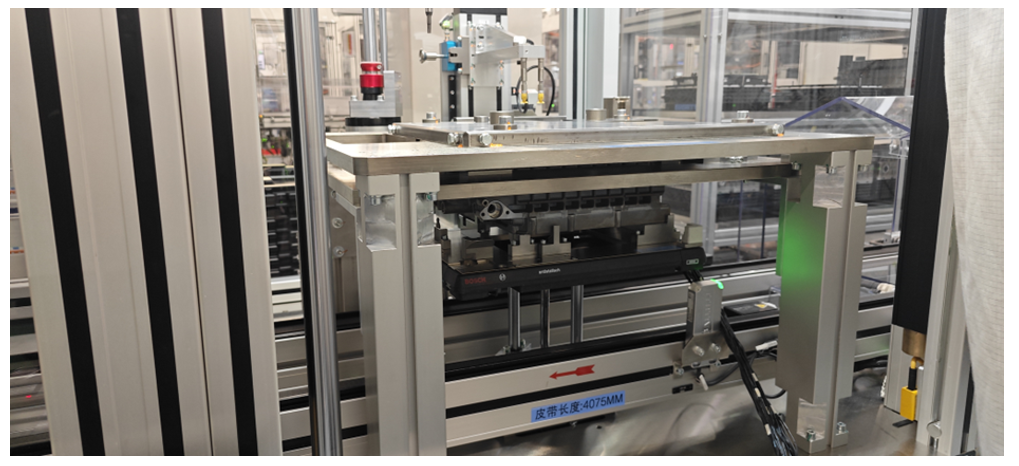

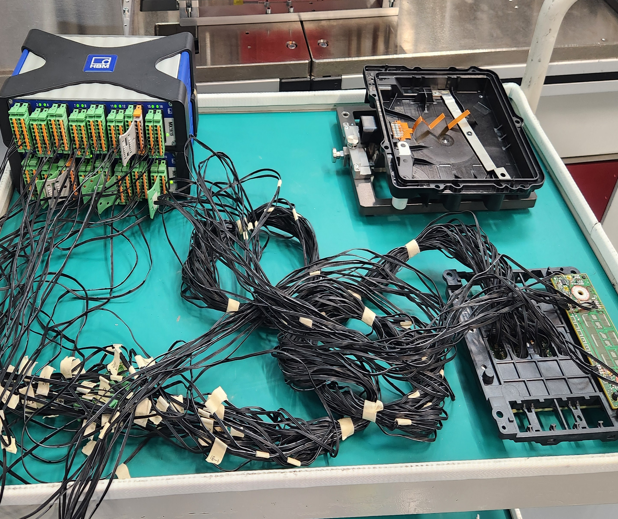

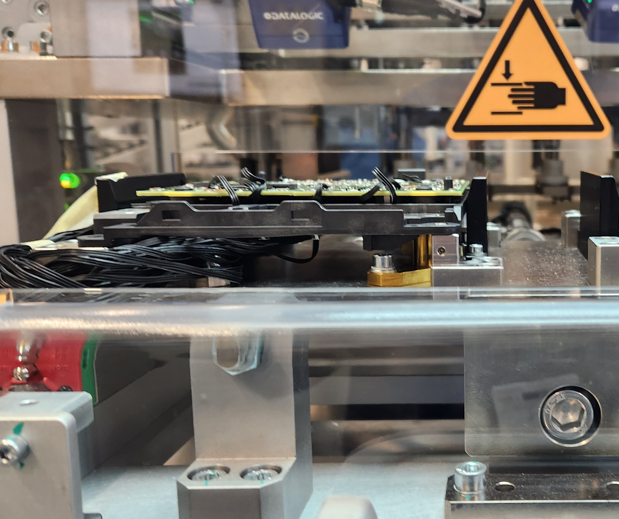

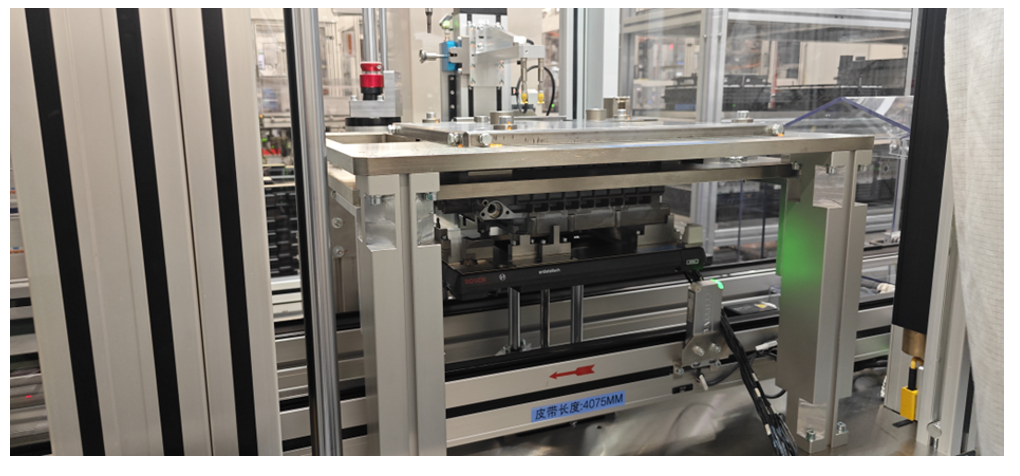

PCBA应变测试现场

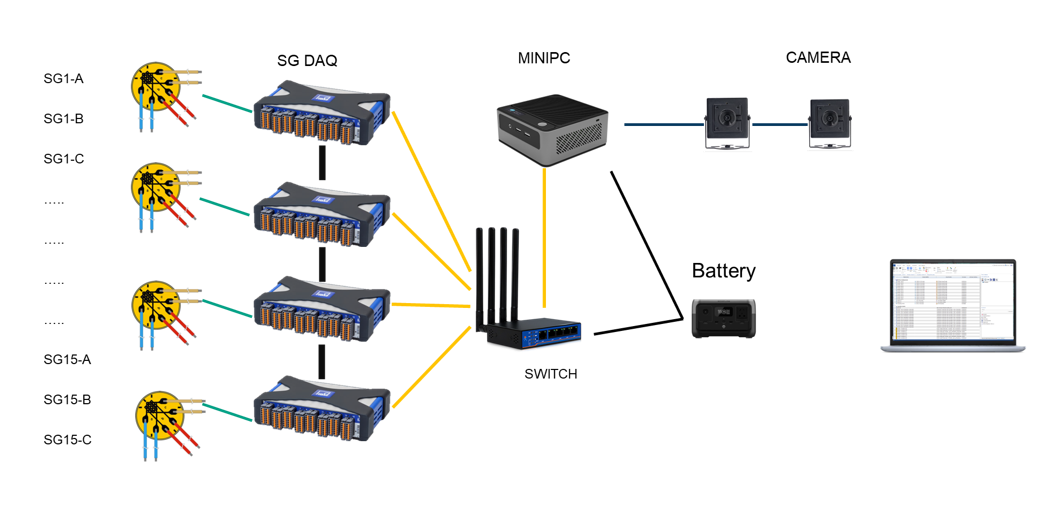

可以更大程度降低对产线影响，支持多工位切换移动采集，无需断电重启即可实现连续测试，不间断连续采集超24小时，具备多通道应变数据同步采集能力，将生产设备电磁干扰降至更低，更高 20 kHz 采样率可捕捉瞬时更大应变，支持近距离无线采集控制与同步视频采集，便于后期分析。

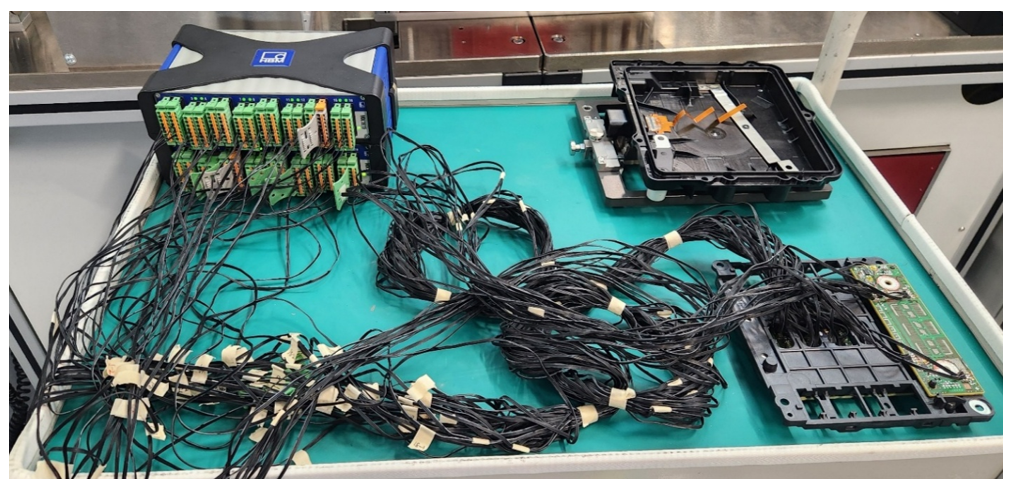

采集设备

公司集中了多种世界知名的信号采集设备，不同的采集设备应用于不同的采集工况。

16CH高精度应变采集仪	8CH全功能采集仪	8CH全功能采集仪
2CH高精度标定仪	32CH高精度应变采集仪	16CH全功能采集仪
48CH应变采集仪	128CH应变采集仪	32CH全功能采集仪

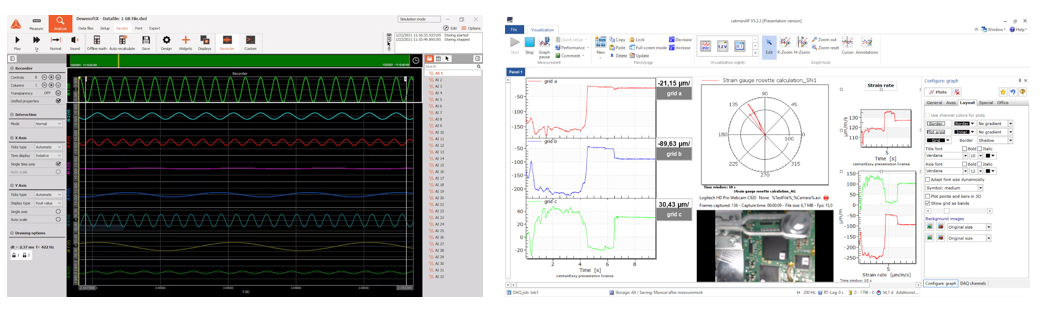

采集软件

测试数据可视化，基本的数据处理功能，可以导出多种测试数据格式

采集设备性能指标

具备应变采集抗干扰功能，支持 1/4 Bridge 4 Wire 功能，补偿能力更强；采用 24bit AD 转换器，支持多通道同步采集，单通道更高采样率可达  200 kHz，采集器线性精度＜0.01%；兼容应变 1/4 桥、半桥、全桥接法，适配 120Ω、 350Ω、 1000Ω 应变片，以及 60Ω ～ 5000Ω 半桥与全桥，可对应变、温度、载荷、位移、转速、转角等多种信号进行一体化采集。

可连接采集的传感器

公司有很多类型的传感器供客户进行测试使用。

应变片	力	位移	加速度传感器	温度传感器	扭矩传感器
编码器	光电转速	压力	压电力	GPS	CAN

标准信号源

公司拥有多种信号标准源，确保采集仪器测试的可靠性，并提供采集仪器、力传感器、扭矩传感器的校验服务。
