参数

采样精度达 24bit，线性精度＜0.01%，常规半轴标定精度约 0.03%；传输速度 2000 次 / 秒，数据延时＜1ms，配备高精度 ±10V 模拟量 DAC 输出及 1000kBit/s 的 CAN 输出；环境适应性优异，有线模式使用温度 - 30~80℃、无线模式 - 30~120℃，兼具防水、耐油、耐温特性，且误码率极低；采用电池供电，续航时长超 48h。

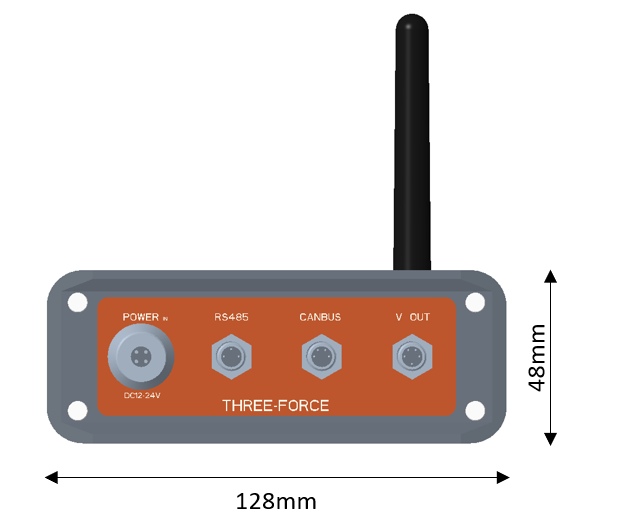

配件

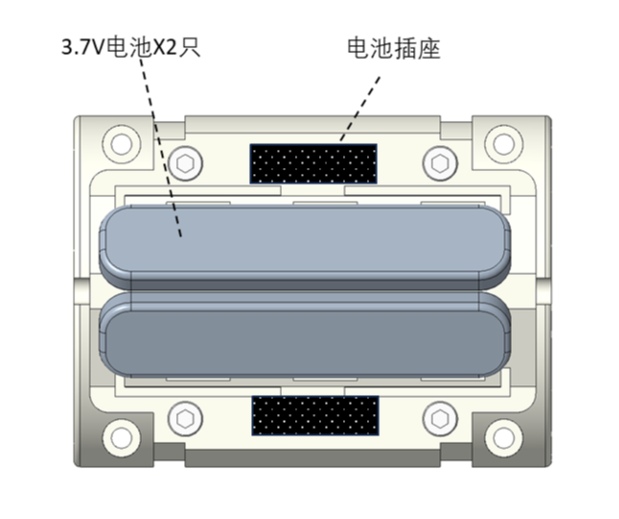

定制无线供电版本，配备 4 只备用电池及多种电池供电方案；同时提供模拟输出、CANBUS 输出、RS485 通信等专用线缆，以及 12V 自由端散线电源适配器、点烟器电源适配器和 SMA 延长线。

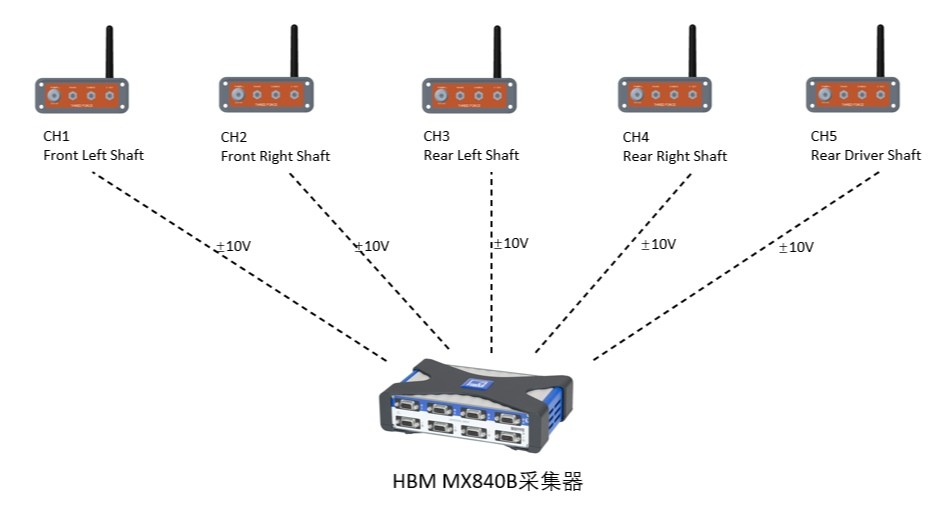

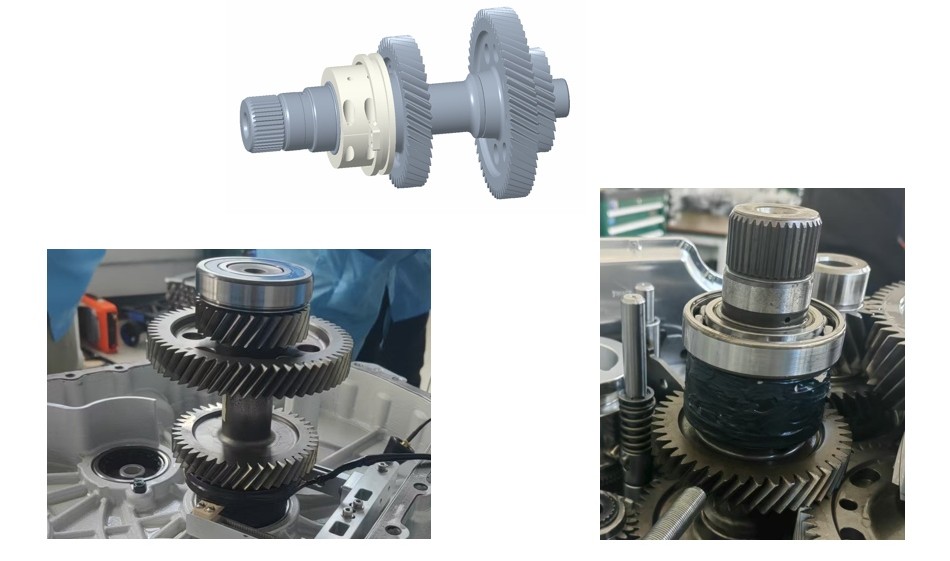

传动部分测试

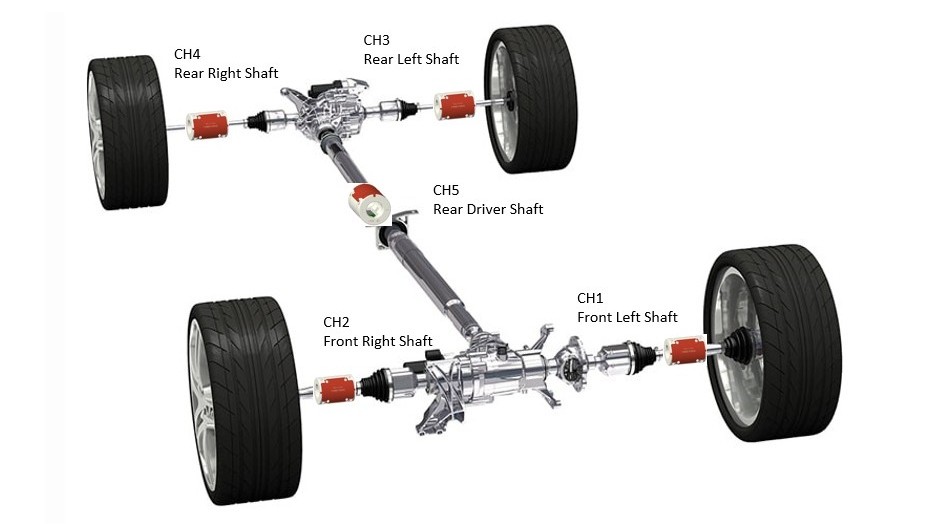

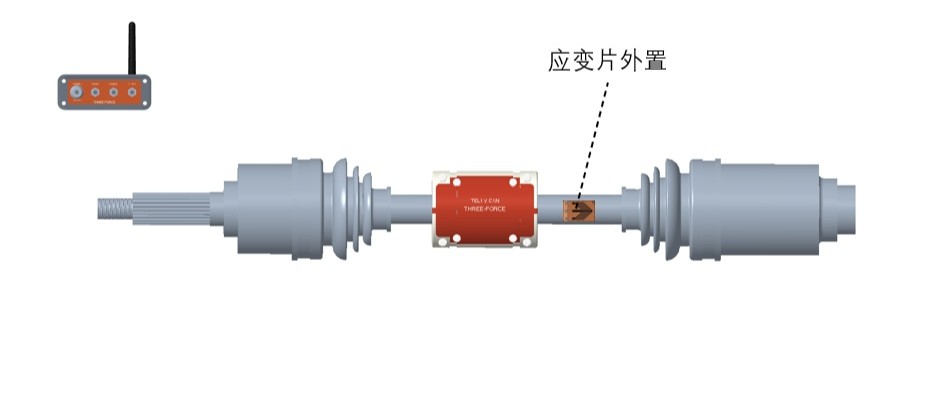

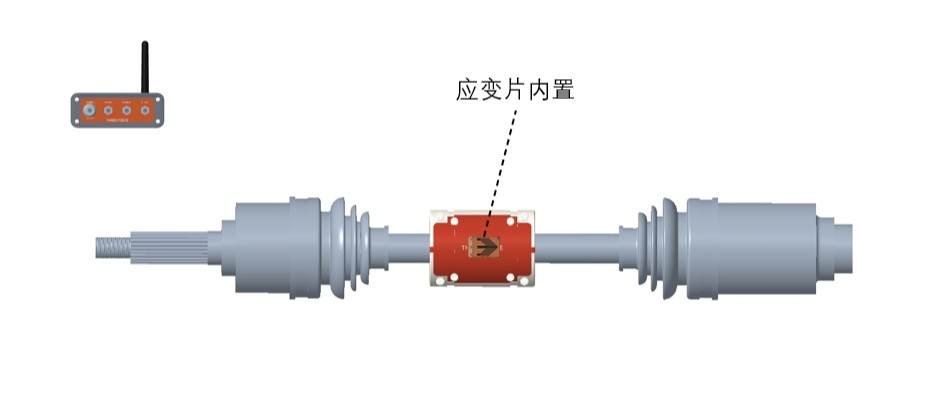

TEL1-V-CAN半轴安装示意图

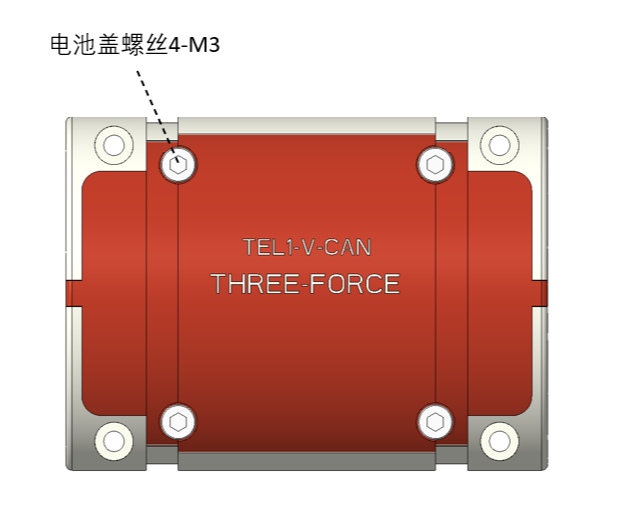

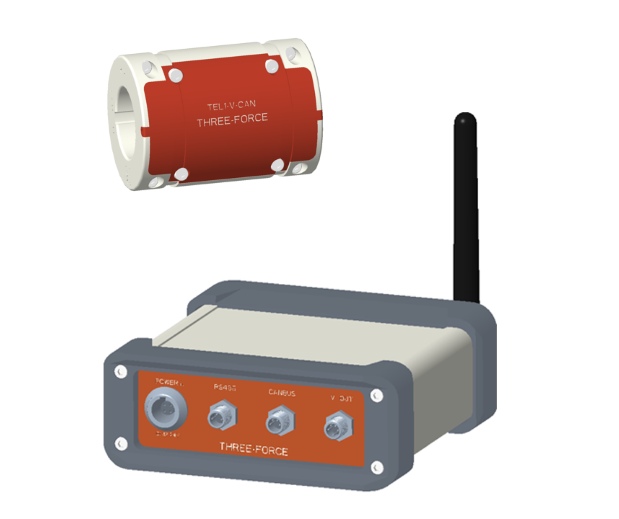

TEL1-V-CAN定制款

TEL1-V-CAN软件介绍

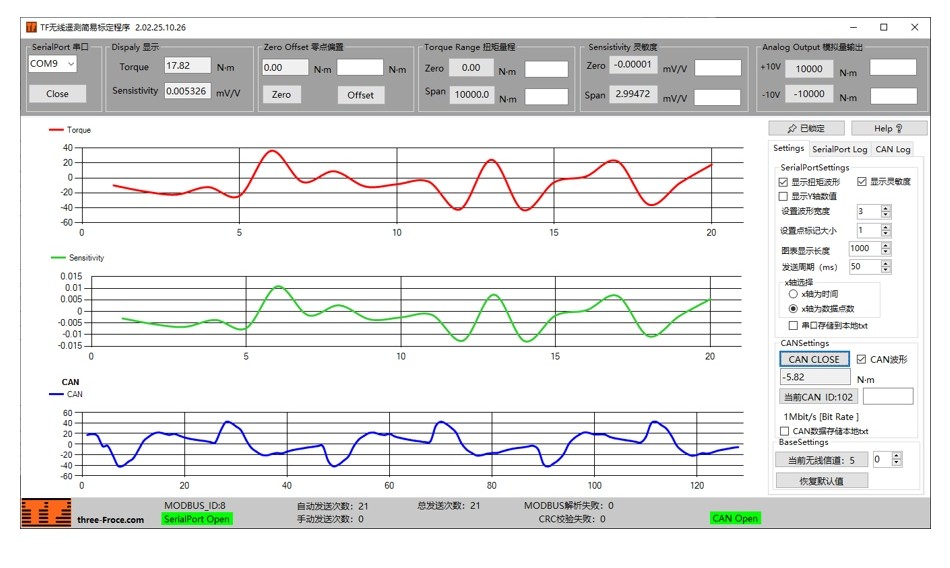

TEL1-V-CAN软件界面图

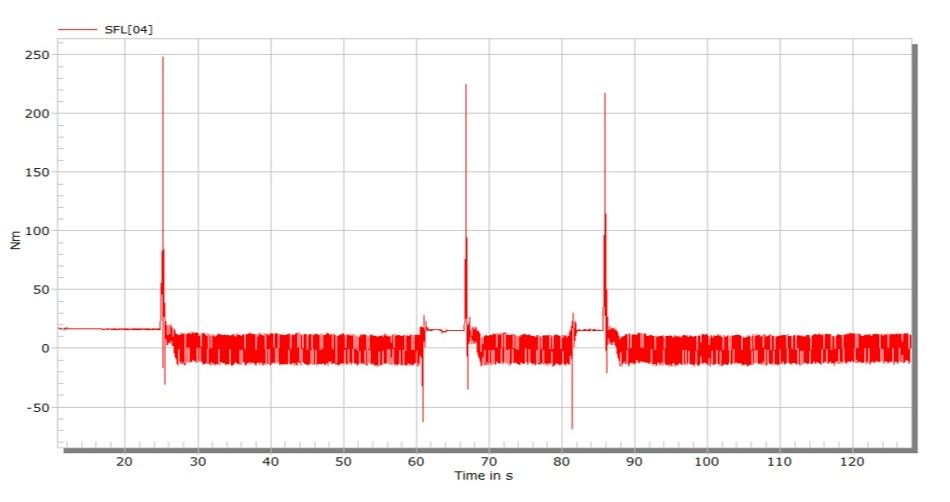

输出扭矩曲线采集图

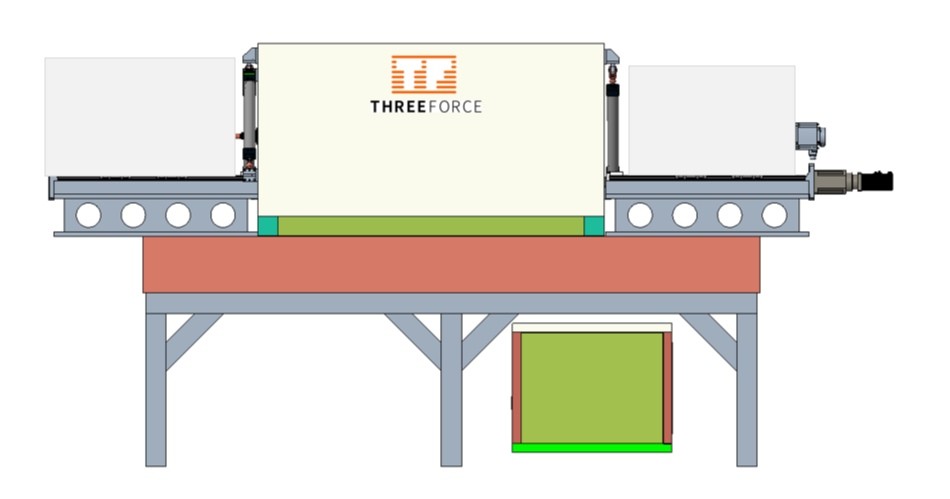

THREE FORCE 半轴低高温扭矩标定台

THREE-FORCE 可提供半轴、飞轮、轮毂、传动轴等各类部件的扭矩测试，同时对外承接轴类、轮毂、非轮盘扭矩校准服务（不提供低精度扭矩校准）；系统可选 500N・m、1000N・m、2000N・m、5000N・m 多量程扭矩传感器，常规温度覆盖 - 30~140℃，能测试不同温度工况对扭矩输出的影响，且具备＜0.01% 的超高线性精度、1500mm620mm700mm 的超大测试空间，搭载全自动扭矩加载、温度控制、数据采集与记录软件，可自由设定 15-20 个加载点进行采集，搭配高精度 TF-TEL1 无线遥测系统使用效果更佳，还可提供多种加载工装适配需求，另有高精度小量程扭矩加载试验机可供选择。
